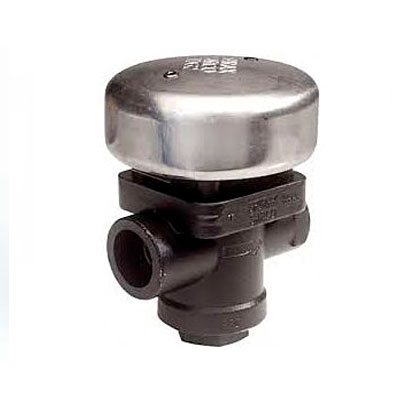

Термодинамический конденсатоотводчик TD62M 3/4"

TD62LM и TD62M — это обслуживаемые термодинамические конденсатоотводчики высокого давления со встроенным фильтром и сменным седлом для облегчения обслуживания. Они были специально разработаны для магистральных дренажных систем до 900 фунтов на кв. дюйм (62 бар изб.). TD62LM специально разработан для относительно небольших нагрузок конденсата при перегреве и магистральных дренажных системах. В стандартную комплектацию входит изолирующая крышка, предотвращающая чрезмерное воздействие на конденсатоотводчик избыточной потери тепла при воздействии низких наружных температур, ветра, дождя и т. д. Условия проектирования корпуса ANSI 600 PMA Максимально допустимое давление 1500 фунтов на кв. дюйм (103 бар изб.) PMO* Максимальное рекомендуемое рабочее давление PMOB Максимальное рабочее противодавление 80% от входного давления TMA Максимально допустимая температура 977 °F (525 °C) Давление холодного гидравлического испытания 2250 фунтов на кв. дюйм (155 бар изб.) Минимальная рабочая температура -22 °F (-30 °C) TD62LM Минимальное давление для удовлетворительной работы составляет 120 фунтов на кв. дюйм (8 бар изб.). Максимальное противодавление не должно превышать 50% от входного давления при любых условиях работы, в противном случае ловушка может не закрыться. TD62M Минимальное давление для удовлетворительной работы составляет 20 фунтов на кв. дюйм (1,4 бар изб.). Максимальное противодавление не должно превышать 80% от входного давления при любых условиях работы, в противном случае ловушка может не закрыться.
